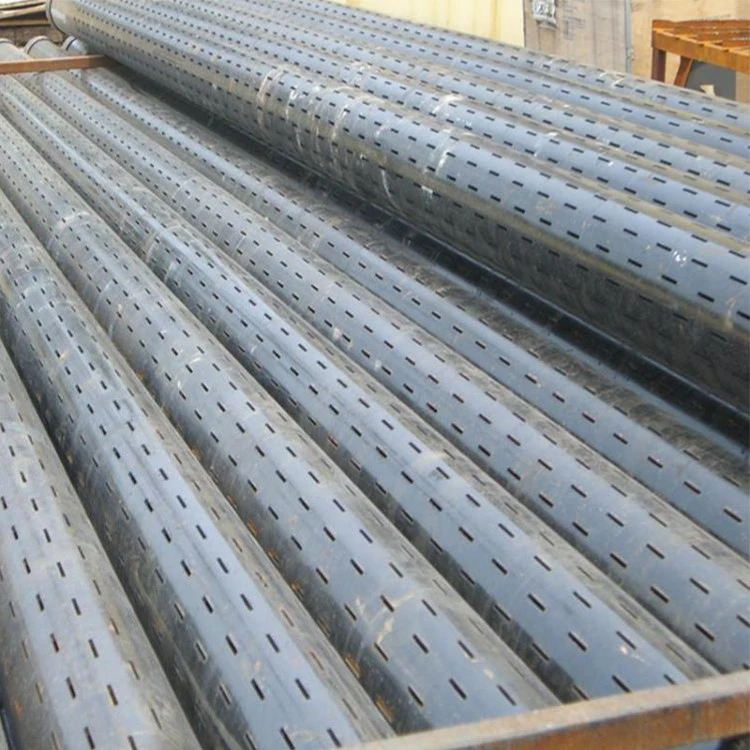

Slotted Pipe

Cijev sa prorezimaje čelična cijev s preciznim-izrezanim otvorima raspoređenim duž tijela cijevi kako bi se omogućio kontrolirani protok tekućine dok se spriječi ulazak neželjenih čvrstih tvari u sistem. Široko se koristi u bunarima za vodu, drenažnim sistemima, opremi za filtriranje, projektima za odvodnjavanje i odabranim aplikacijama za naftu i plin.

Za razliku od standardnih cijevi, cijevi s prorezima su projektovane prema specifičnim zahtjevima protoka. Širina proreza, uzorak proreza, omjer otvorenih površina i materijal osnovne cijevi mogu se prilagoditi kako bi se postigle željene performanse filtracije i čvrstoća strukture.

Sa velikim iskustvom u izvozu koji opslužujemo globalne industrijske kupce, mi obezbjeđujemo cijevi s prorezima proizvedene prema nacrtima kupaca ili projektnim specifikacijama, pomažući EPC izvođačima, distributerima i krajnjim korisnicima da smanje troškove održavanja i poboljšaju efikasnost sistema.

Osigurajte svoj raspored završetka – odmah zaključajte veleprodajne cijene za API obloge s prorezima.

Tabela specifikacija cijevi s prorezima

Ovi parametri određuju sposobnost filtracije i strukturni integritet cijevi.

Dostupni standardi baznih cijevi

Prorezni dio se obrađuje od kvalificiranih osnovnih cijevi. Ovisno o zahtjevima projekta, mogu se isporučiti sljedeći standardi:

Napomena:Primjenjivi standard ovisi o odabranom osnovnom materijalu i primjeni krajnje{0}}uporabe.

Tabela veličine cijevi s prorezima

Cijevi s prorezima se obično proizvode koristeći API kućište kao osnovnu cijev. Ispod su uobičajene specifikacije vanjskog promjera (OD).

Vrste cijevi s prorezima

Po profilu slota:

Ravni slotovi:Širina je ujednačena od vanjske prema unutrašnjosti. Najisplativiji-prikladan za okruženja s grubim pijeskom.

Keystone / V-utori u obliku slova:Širi iznutra nego izvana; ima svojstva{0}}samočišćenja za sprječavanje začepljenja.

Po obrascu slota:

Postepeni uzorak:Slotovi su pomjereni preko susjednih redova. Ovo jenajviše se preporučujeuzorak za održavanje maksimalne čvrstoće cijevi.

Paralelni uzorak:Prorezi su poravnati u uzdužnim redovima; jednostavnije za proizvodnju.

Obrazac bande:Prorezi su grupirani u grupe duž tijela cijevi.

Karakteristike cijevi sa prorezima

Visoka mehanička čvrstoća:Budući da su prorezi izrezani u čvrsto tijelo cijevi, cijev zadržava većinu svog izvornog vlačnog, tlačnog i torzijskog kapaciteta.

Laserska preciznost:CNC lasersko rezanje osigurava glatke ivice, bez neravnina i minimalne tolerancije dimenzija (±0,05 mm).

Dizajn za samočišćenje:Keystone (trapezoidni) profil s prorezom sprječava nalijeganje zrna pijeska, smanjujući rizik od začepljenja.

Isplativost-:U poređenju sa žičanim-zamotanim ekranima, troškovi proizvodnje su znatno niži, što ga čini ekonomičnim izborom za-upotrebu velikih razmera.

Prilagodba:Širina proreza, dužina i gustina uzorka mogu se prilagoditi na osnovu distribucije veličine čestica formacijskog pijeska.

Primjena cijevi s prorezima

Kontrola pijeska nafte i plina:Koristi se u bušotinama niskog{0}}pritiska ili srednjeg{1}}proizvodnja kako bi se spriječilo da pijesak u formaciji ošteti pumpe u bušotinama.

Horizontalni završetak bušotine:Zbog svoje visoke mehaničke čvrstoće, idealan je za postavljanje u-dohvat horizontalne bušotine.

Vađenje bunara:Djeluje kao filter u projektima podzemnih voda kako bi se osiguralo da se pumpe ne istroše pijeskom i pijeskom.

Geotermalni razvoj:Filtrira nečistoće i čestice stijena iz visoko{0}}temperaturnih fluida u geotermalnim bušotinama.

Termalni oporavak (SAGD):Sposoban da izdrži visoke{0}temperature i-pritiske filtracije fluida.

Proces proizvodnje proreznih cijevi

1. Verifikacija sirovina.
2. Provjera dimenzija bazne cijevi.
3. Precizno rezanje proreza prema odobrenim crtežima.
4. Skidanje ivica i površinska obrada.
5. Provjera dimenzija.
6. Završni pregled i dokumentacija.
7. Pakovanje i otprema.

Osiguranje i inspekcija kvaliteta proreznih cijevi

Dosljednost kvaliteta je kritična za performanse filtracije i vijek trajanja.

Naše inspekcijske mogućnosti mogu uključivati:

• Provjera certifikata sirovine.
• Analiza hemijskog sastava.
• Dimenzionalni pregled.
• Mjerenje širine proreza i razmaka.
• Vizuelni pregled.
• Pozitivna identifikacija materijala (PMI) kada je to potrebno.
• Ultrazvučno testiranje (UT) za primjenjive projekte.
• Hidrostatičko ispitivanje kada je to odredilo kupce.
• Inspekcija treće{0}} strane od strane SGS, BV, TÜV ili drugih imenovanih agencija.

Obim inspekcije se može prilagoditi prema specifikacijama projekta.

Pakovanje i dostava sa prorezima

Standardno izvozno pakovanje

• Čelični snopovi sa trakama za podizanje.
• Vodootporna ambalaža.
• Drvene kutije za male količine.
• Završite zaštitu kada je to potrebno.

Uslovi isporuke

• EXW
• FOB
• CFR
• CIF
• DDP

Vrijeme isporuke

Standardne veličine se obično isporučuju unutar2–4 sedmice, dok prilagođeni proizvodi zavise od konfiguracije utora, količine i zahtjeva za inspekcijom.

Zašto raditi sa nama?

Razumijemo da kupci u inostranstvu ne kupuju samo cijevi-već upravljaju rasporedom projekata, rizicima kvaliteta i troškovima nabavke.

Naš tim podržava klijente kroz:

• Tehničke konsultacije prije naručivanja.
• Preporuke za odabir materijala.
• Pregled crteža i evaluacija proizvodnosti.
• Koordinacija inspekcije.
• Priprema izvozne dokumentacije.
• Globalna logistička podrška.
• Odaziv nakon{0}}usluga.

Ovaj pristup je pomogao distributerima, EPC izvođačima, kompanijama za bušenje i industrijskim krajnjim korisnicima da nabavljaju cijevi s prorezima s većim povjerenjem i smanjenim rizikom nabavke.

Fabrika proreznih cijevi

Oprema za ispitivanje proreznih cijevi

Certifikat za proreznu cijev

FAQ

Koja se ispitivanja obavljaju na cijevi s prorezima kako bi se osigurao kvalitet?

Zasloni sa prorezima moraju proći sljedeće ključne testove kvalitete prije tvorničkog izdavanja i instalacije kako bi se osigurale pouzdane performanse:
CCTV endoskopska inspekcija: Pregledajte utore za ujednačenost i provjerite ima li neravnina, blokada ili pukotina.
Inspekcija dimenzija i tolerancija: Osigurajte da širina utora, razmak i druge dimenzije zadovoljavaju specifikacije dizajna, sa tolerancijama koje se obično kontrolišu unutar ±0,05 mm.
Ispitivanje pod pritiskom: Provjerite integritet zaptivanja cijevi i otpornost na oštećenja pod visokim pritiskom.
Ispitivanje materijala: Potvrdite usklađenost materijala kroz metalografsku analizu, analizu tvrdoće i sastava, osiguravajući dovoljnu čvrstoću i otpornost na koroziju.
Inspekcija antikorozivnog premaza: Koristite električni detektor praznih iskri da procijenite integritet premaza i spriječite rupice ili oštećenja.

Koji su različiti oblici i uzorci utora u Slotted Pipe?

Oblik proreza i raspored sita sa prorezima prilagođeni su prema inženjerskim zahtjevima kako bi se uravnotežila propusnost fluida i čvrstoća strukture.
Uobičajeni oblici:
Pravougaoni prorez: najčešće se koristi, pruža dobro isključivanje pijeska i veliku površinu protoka.
Trapezoidni prorez: Uži iznutra i širi izvana, ili obrnuto, manje sklon začepljenju, pogodan za okruženja sa visokim sadržajem-pjeska-.
Prorez u obliku slova V-: vodi konvergenciju fluida, poboljšavajući efikasnost dotoka u horizontalnim bušotinama.
Spiralni prorez: Promoviše rotaciju tečnosti, poboljšavajući stabilnost kontrole peska.
Uobičajeni aranžmani:
Aksijalno paralelno: raspoređeno linearno duž ose cijevi, pogodno za vertikalne bunare, niske cijene.
Spiralni raspored: raspoređen u spiralnom uzorku, osigurava ravnomjernu raspodjelu naprezanja, pogodan za horizontalne i jako devijantne bušotine.
Postepeni raspored: više redova pomaknutih jedan od drugog, izbjegava koncentraciju naprezanja, poboljšava tlačnu čvrstoću.
