API 5L X42 bešavne cijevi: tehničke specifikacije, svojstva i primjene (API Spec 5L 47. izdanje)
API 5L X42 bešavne cijevi je cijev od ugljičnog čelika proizvedena u skladu s najnovijim standardom API Spec 5L 47th Edition (2024), dizajnirana za transport sirove nafte, prirodnog plina, rafiniranih naftnih derivata, procesne vode i drugih industrijskih tekućina. Kao bešavni proizvod, eliminiše slabosti zavarenih šavova koje se nalaze u ERW ili SAW cijevima, pružajući dosljedan strukturalni integritet i pouzdane performanse u uslovima srednjeg do visokog pritiska. Njegova ISO ekvivalentna ocjena jeL290, definisan minimalnom granom tečenja od 290 MPa (42.100 psi).
Osnovna definicija i nomenklatura razreda
Oznaka razreda "X42" slijedi standardnu konvenciju imenovanja API 5L za proizvode cijevi:
X: Označava razred cijevi klasificiran prema minimalnoj granici tečenja
42: Predstavlja minimalnu granicu tečenja od 42.000 psi (izraženo u hiljadama funti po kvadratnom inču)
API 5L X42 bešavna cijev dostupna je u dva nivoa specifikacije proizvoda (PSL) s posebnim zahtjevima kontrole kvaliteta. Za PSL2 razrede, sufiksi označavaju uvjet isporuke toplinske obrade:
X42R: Kao-uvijeno stanje (gdje to dozvoljava API 5L)
X42N: Normalizirano, normaliziranje valjanog ili normalizirano formirano stanje
X42Q: Kaljeno i kaljeno stanje
Cijevi za kisele{0}}uslužne cijevi se isporučuju kao PSL2 proizvodi s dodatnim zahtjevima za kvalifikaciju HIC/SSC, a ne kao posebnu oznaku razreda "X42S".
Primjenjivi standardi i specifikacije
API 5L X42 bešavne cijevi usklađene su sa sljedećim autoritativnim međunarodnim standardima kako bi se osigurala globalna interoperabilnost i kvalitet:
API Spec 5L 47. izdanje (2024.) – Specifikacija za linijske cijevi
ISO 3183:2019 – Industrija nafte i prirodnog gasa – Čelične cevi za sisteme cevovodnog transporta
ASME B36.10M – Zavarene i bešavne cijevi od kovanog čelika (dimenzionalni standard)
NACE MR0175 / ISO 15156 – Materijali za kisela okruženja H₂S
EN 10204 – Standardi certifikata za ispitivanje mlina (Tip 3.1 / Tip 3.2)
Zahtjevi za hemijski sastav
Granice hemijskog sastava variraju između nivoa PSL1 i PSL2, sa strožim kontrolama nečistoća za kritične uslove rada. Ispod su maksimalne granice masenog udjela za debljinu stijenke cijevi manju ili jednaku 25 mm (0,984 in):
| Element | PSL1 X42 Bešavni (maks. %) | PSL2 X42N Bešavni (maks. %) |
|---|---|---|
| ugljik (C) | 0.28 | 0.24 |
| mangan (Mn) | 1.40 | 1.20 |
| fosfor (P) | 0.030 | 0.025 |
| sumpor (S) | 0.030 | 0.015 |
| silicijum (Si) | 0.45 | 0.40 |
| Ukupno mikrolegura (Nb + V + Ti) | 0.15 | 0.15 |
| Ekvivalent ugljika (CE IIW) | Nije navedeno | 0.43 |
| Faktor hladne pukotine (CE Pcm) | Nije navedeno | 0.25 |
Tipične maksimalne vrijednosti za PSL2 bešavne cijevi su CE(IIW) manje ili jednako 0,43 i Pcm manje ili jednako 0,25, ovisno o odobrenom kemijskom sastavu i proizvodnim uvjetima.
Napomena: Namjerno dodavanje bora nije dozvoljeno za sve vrste. Sadržaj zaostalog bora ne smije prelaziti 0,001% za sve PSL2 cijevi.
Mehanička svojstva
PSL1 definira samo minimalne pragove čvrstoće za opću upotrebu, dok PSL2 primjenjuje i minimalne i maksimalne granice za kontrolu duktilnosti materijala i omjera popuštanja-prema-zatezanju za kritične primjene.
| Nekretnina | PSL1 X42 Bešavni | PSL2 X42N Bešavni |
|---|---|---|
| Minimalna snaga povlačenja (Rt0,5) | 42.100 psi (290 MPa) | 42.100 psi (290 MPa) |
| Maksimalna snaga prinosa | Nije navedeno | 71.800 psi (495 MPa) |
| Minimalna vlačna čvrstoća (Rm) | 60.200 psi (415 MPa) | 60.200 psi (415 MPa) |
| Maksimalna vlačna čvrstoća | Nije navedeno | 95.000 psi (655 MPa) |
| Maksimalni omjer popuštanja-prema-zateznosti | Nije navedeno | 0,93 (za OD > 12,75 in) |
| Minimalno izduženje (Af) | Izračunato po API 5L formuli (veće ili jednako 21% tipično) | Izračunato po API 5L formuli (veće ili jednako 22% tipično) |
| Zahtjevi za CVN ispitivanje utjecaja | Nije obavezno | obavezno za PSL2 bešavne cijevi u skladu s primjenjivim zahtjevima ispitivanja API 5L i specificiranom temperaturom ispitivanja. |

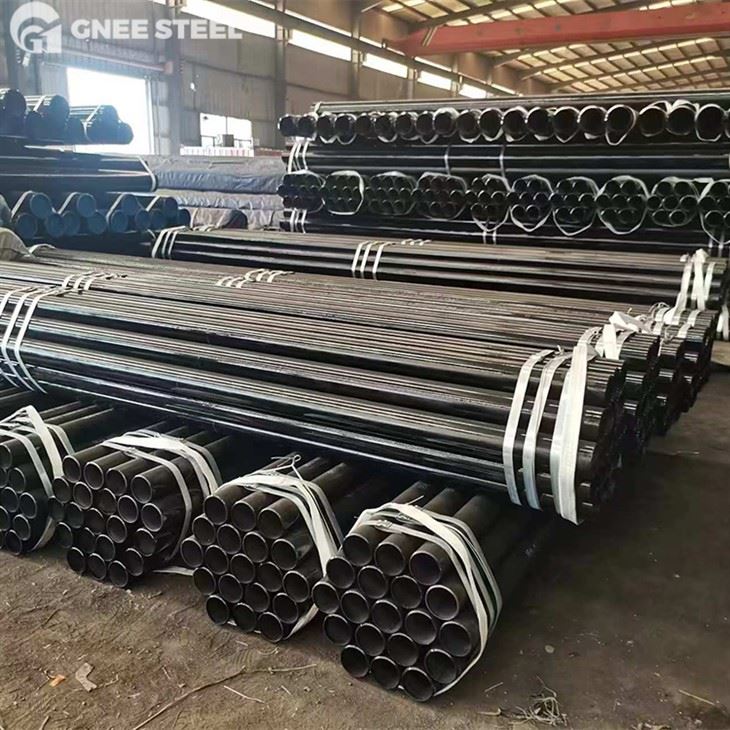

API 5L X42 Bešavne cijevi na lageru
| Standard dobavljača cijevi Api 5l X42 | API 5L X42 (Specifikacija za linijske cijevi - ANSI/API specifikacija 5L - 44 izdanje, 1. oktobar 2007.) |
|---|---|
| Acero api 5l x42 Veličine | Nominalna veličina cijevi 1/2" do 48" OD Debljina zida - Raspored 10 do 160, STD, XS, XXS. |
| Tuberia Api 5l x42 Nivo specifikacije proizvoda (PSL) | API 5L X42 PSL 2 API 5L X42 PSL 1 |
| Debljina | SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Svi rasporedi |
| Prijave | Rafinerije nafte, petrohemija, proizvodnja energije (nuklearna/termalna), čelik, šećer, oprema za kotlove, posude pod pritiskom i opšte inženjerske svrhe |
| Api 5l X42 Dobavljači bešavnih cijevi za kraj cijevi | Običan, Bevel, Vijčani, sa navojem |
| API 5L X42 Tip cijevi | Bešavni / ERW / Zavareni / Izrađeni / CDW |
| Tubes Packaging | Rastresiti / Paket / Drvena paleta / Drvena kutija-a / Plastični omoti od tkanine |
| Prijevoz | Putem - Kamionom/Vlakom, morem |
Kompletna veličina i asortiman
Nazivna veličina cijevi (NPS): 3/8" do 40" (standardni dio); veće veličine dostupne po narudžbini
Rasporedi debljine zida: SCH 10, SCH 20, STD (SCH 40), SCH 60, XS, SCH 80, SCH 100, SCH 120, SCH 160, XXS i prilagođene specifikacije za teške{8}}zidne
Standardne dužine: Jedna nasumična dužina (5–7 m), dvostruka nasumična dužina (9–13 m), fiksne dužine od 6 m (20 stopa) i 12 m (40 stopa)
Vrste krajeva cijevi: Običan kraj (PE), zakošeni kraj (BE), navojni i spojeni
Zaštitni premazi: Crni mlinski lak, fuzioni epoksid (FBE), 3- polietilen (3LPE), 3-slojni polipropilen (3LPP), vruće cinkovanje
Dobijte certificirane izvještaje o ispitivanju mlinova, konkurentne tvorničke cijene, brzu isporuku i stručnu tehničku podršku.Pošaljite upit danas za ponudu u roku od 12 sati.
PSL1 vs PSL2: ključne razlike za API 5L X42 bešavne cijevi
| Parametar | PSL1 X42 Bešavni | PSL2 X42 Bešavni |
|---|---|---|
| Granice hemijskih nečistoća | Opušteno (S manje ili jednako 0,030%, P manje ili jednako 0,030%) | Strogo (S manje ili jednako 0,015%, P manje ili jednako 0,025%) |
| CVN udarni test | Nije potrebno | Obavezno na tijelu cijevi |
| Kontrola mehaničkih svojstava | Definirane su samo minimalne vrijednosti čvrstoće | I minimalni i maksimalni popuštanje/zatezna čvrstoća; omjer popuštanja-prema-ograničen |
| Potrebe za sirovinama | Standardni kvalitet gredice | Potrebna praksa finog zrna; nema reparaturnih zavara na početnom materijalu |
| Tipični slučajevi upotrebe | Opći kopneni ne-kritični cjevovodi | Offshore, nisko{0}temperaturni, kiseli servisi i kritični-pritisci cjevovodi |
Industrijske primjene
API 5L X42 bešavne cijevi služi kao temeljni materijal u globalnoj energetskoj i industrijskoj infrastrukturi:
Kopneni cjevovodi za prijenos sirove nafte i prirodnog plina{0}}na velike udaljenosti
Linije za prikupljanje od morske platforme i procesni cjevovodi srednjeg{0}}pritiska
Sistemi za transport fluida u rafinerijama i petrohemijskim postrojenjima
Cjevovodi za prikupljanje kiselih bušotina nafte i plina (HIC/SSC testirani PSL2 razredi)
Objekti za proizvodnju električne energije (termalni, nuklearni, geotermalni) za pomoćne i napojne vodovodne cijevi
Komunalni i industrijski vodovodni sistemi
Proces proizvodnje bešavne cijevi API 5L X42
Proizvodnja bešavnih cijevi slijedi kontrolirani vrući-proces rada kako bi se osigurala ujednačena mikrostruktura i tačnost dimenzija:
Inspekcija sirovina: Certificirane kontinualne-čelične gredice prolaze punu hemijsku i dimenzionalnu provjeru prije ulaska u proizvodnju.
Billet Grijanje: Gredice se zagrevaju na 1200–1250 stepeni u rotacionoj peći da bi se postigla optimalna temperatura-vrućeg oblikovanja.
Piercing: Mlin za bušenje stvara šuplju školjku od čvrste gredice koristeći konusni čep i poprečno{0}}formiranje valjaka.
Hot Rolling: Šuplji omotač se reducira na željeni vanjski promjer i debljinu stijenke putem mlinova s trnom ili mlinova.
Dimenzioniranje i smanjenje: Konačna preciznost dimenzija se postiže pomoću glodalice visoke{0}}precizne veličine.
Toplinska obrada: Cijevi se obrađuju prema specificiranim uslovima isporuke (normalizacija, kaljenje i kaljenje, itd.) kako bi se poboljšala struktura zrna i ispunili zahtjevi mehaničkih svojstava.
Ispravljanje i završna obrada: Cijevi se ispravljaju i strojno obrađuju na željenu završnu obradu (košene, obične, navojne).
Provjera kvalitete: Uključuje ispitivanje hidrostatskim pritiskom, ispitivanje bez razaranja (UT/MT/PT), inspekciju dimenzija i uzorkovanje destruktivnih mehaničkih svojstava.
Premazivanje i pakovanje: Primijenjena je površinska zaštita, krajevi cijevi su opremljeni zaštitnim poklopcima, a gotove cijevi su u paketu sa kompletnom dokumentacijom za ispitivanje mljevenja.
API Line Pipe Certificate
Svaka narudžba ima punu sljedivost, EN 10204 3.1 MTC i sveobuhvatne izvještaje o inspekciji.Kontaktirajte nas za cijenu i dostupnost.
API 5L X42 dobavljač cjevovoda
GNEE Pipe je učestvovao na NECC izložbi
API 5L X42 Linijska cijev Kupac
Procesna linija API cjevovoda

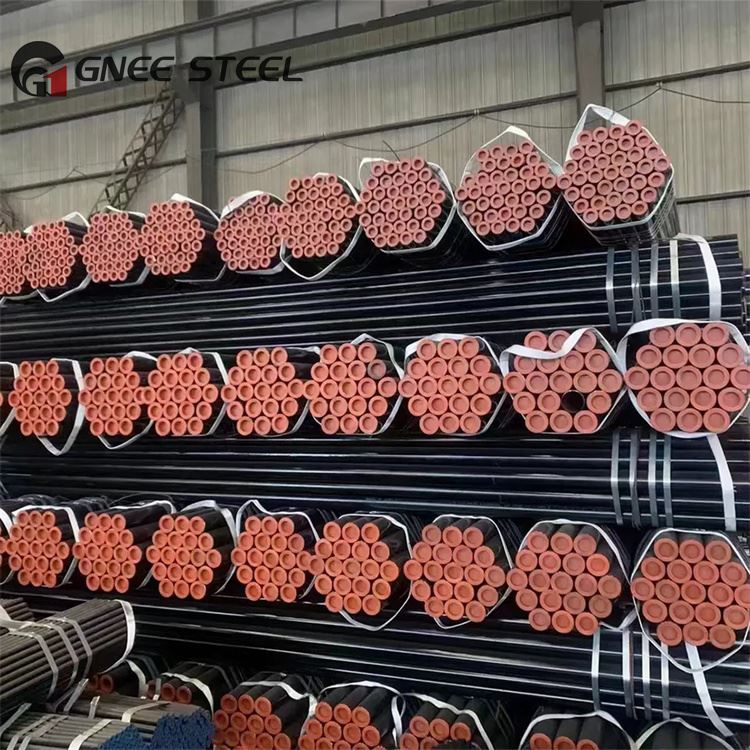

API 5L X42 Pakovanje i otprema naftovoda i gasovoda
FAQ
P1: Šta je API 5L X42 bešavna cijev?
API 5L X42 bešavna cijev je cijev bez zavarivanja-ugljičnog čelika proizvedena prema standardima API Spec 5L. Ima minimalnu granicu tečenja od 42.100 psi (290 MPa) i prvenstveno se koristi za cevovode za transport nafte, prirodnog gasa i industrijskih fluida.
P2: Koja je granica tečenja API 5L X42 cijevi?
API 5L X42 cijev ima specificiranu minimalnu granicu tečenja od 42.100 psi, što je ekvivalentno 290 megapaskala (MPa). Za PSL2 razred X42, maksimalna granica popuštanja je ograničena na 71.800 psi (495 MPa) kako bi se garantirala duktilnost materijala.
P3: Koja je razlika između API 5L X42 PSL1 i PSL2?
PSL1 je osnovni nivo proizvoda sa minimalnim obaveznim testiranjem i relaksiranim hemijskim ograničenjima, namenjen za opštu upotrebu na kopnu. PSL2 nameće strožiju kontrolu hemijskog sastava, obavezno ispitivanje na udar po Charpyju i gornje granice popuštanja i zatezne čvrstoće, što ga čini pogodnim za upotrebu na moru, kiselim i visokim{3}}pritiscima.
P4: Da li je API 5L X42 isti kao ISO L290?
Da. API 5L X42 tehnički je ekvivalentan ISO 3183 razredu L290. Obje oznake se odnose na cevovode sa minimalnom granom tečenja od 290 MPa, a ova dva standarda su usklađena za globalne projekte inženjeringa cevovoda.
P5: Može li se bešavna cijev API 5L X42 koristiti u uslugama kiselog H₂S?
Standardni PSL1 X42 nije dizajniran za ekstremno kisela okruženja. PSL2 X42S klase sa kontrolisanim sadržajem sumpora, HIC ispitivanje i SSC ispitivanje prema NACE MR0175 / NACE TM0284 su kvalifikovane za upotrebu u blago do umereno kiselom H₂S servisu.
P6: Koji rasporedi zidova su dostupni za bešavne cijevi API 5L X42?
Uobičajeni rasporedi zidova uključuju SCH 10, SCH 20, SCH 40 (STD), SCH 80 (XS), SCH 160 i XXS, proizvedene u skladu sa standardom dimenzija ASME B36.10M. Prilagođene debljine zidova mogu se proizvesti na zahtjev na osnovu zahtjeva projektnog pritiska.
